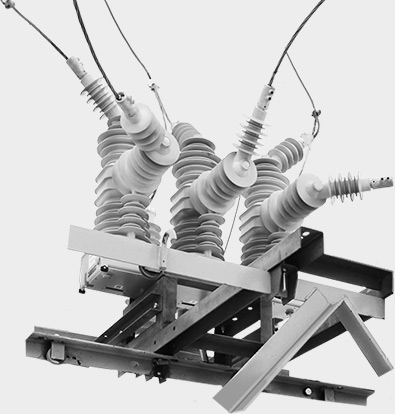

Реклоузер SUB7

РЕШАЕМЫЕ ПРОБЛЕМЫ КЛИЕНТА

Скачать документацию

Основные проблемы, наряду с моральным и физическим износом аппаратов на подстанциях

Основной задачей коммутационного аппарата 35 кВ в центре питания является защита силового трансформатора. Повреждения трансформатора возникают либо в виде межвиткового замыкания, либо в виде замыкания на землю (ОЗЗ). Сами по себе эти повреждения не могут нанести трансформатору серьезный ущерб. Существенно большую опасность представляют междуфазные короткие замыкания, в которые могут переходить указанные выше виды повреждений, а такие аварии в худшем случае могут приводить к взрыву трансформатора. Таким образом, задача защитного аппарата идентифицировать подобные повреждения на возможно ранних стадиях. Для этого он должен быть оснащен функциями идентификации ОЗЗ и раннего обнару- жения межвитковых замыканий

Ассортимент продукции

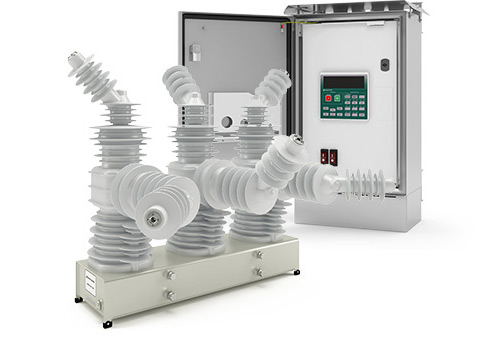

  • Реклоузер SUB 7
    Номинальное напряжение: 35 кВ
    Номинальный рабочий ток: 1250 А
    Номинальный ток отключения: 20 кА
    Механический ресурс: 20 000 ВО
    Масса КМ: 85 кг
    Интерфейсы: GSM/GPRS, Wi-Fi, RS232/485

преимущества решения

  • Сокращение стоимости капитальных и эксплуатационных затрат и сроков реализации проекта

    В силу рекордно низких массогабаритных показателей, время монтажа и пусконаладки по сравнению с аналогами снижается примерно в два раза, а стоимость решения — примерно на 20%. Аппараты SMART35 не нуждаются в обслуживании в течении всего срока службы.

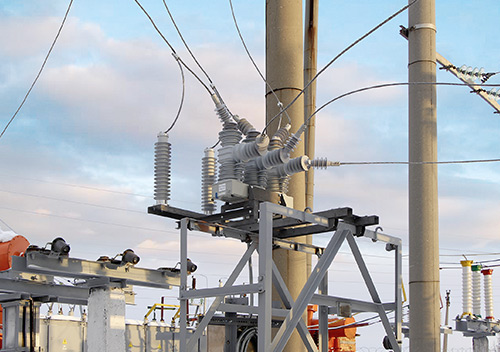

  • Наиболее эффективное решение для подстанций

    ОЗЗ на вводах и внутри трансформатора идентифицируются чувствительной защитой от замыканий на землю, предотвращающей развитие аварии

    Времена ликвидации внутренних повреждений в трансформаторе (и вероятность развития аварии) существенно снижаются за счёт использования ЛЗТ (особенно, для «малых» трансформаторов)

    Вероятность ошибочной работы РЗА существенно снижается за счет функционального тестирования на заводе изготовителе.

  • Высокая надежность

    Применение SMART35 со встроенной системой измерения тока и напряжения позволяет существенно упростить вторичные цепи, что позитивно сказывается на общей надежности реконструкции.

    Прогнозная оценка надежности SMART35:

    • MTBF по коммутационному модулю > 2000 лет;
    • MTBF по модулю защит и автоматики > 300 лет;
    • процент отказов при вводе в эксплуатацию < 0,5%.

  • Комплексный подход к реализации проекта

    На объект заказчик получает аппарат, уже запрограммированный и протестированный на различных видах аварий, характерных для конкретной сети. От заказчика необходима постановка проблемы и исходная информация на этапе подготовки предложения.

  • Минимальные затраты на организацию дистанционного управления

    Программно-аппаратный комплекс TELARM позволяет осуществлять местное и дистанционное управление SMART35.

    Дистанционное управление GPRS / RTU посредством установки внешний устройств
