Reconectadores automáticos de 15-27 kV
- Control y protección sofisticados
Los reconectadores de Tavrida Electric ofrecen protección contra varias fallas, lo que incluye: cortocircuitos, fallas a tierra, fallas a tierra de alta impedancia, cables rotos, funcionamiento en isla, maniobras incorrectas del conmutador, sobrecarga de red y sobre o subgeneración. La RTU y el medidor integrados garantizan que los reconectadores admitan el sistema SCADA sin costos adicionales. - TELARM® Dispatcher y Dual-SCADA
TELARM® Dispatcher es un sistema exclusivo de monitoreo y control remoto que funciona como SCADA independiente y/o en paralelo con un sistema SCADA existente, que actúa como método auxiliar para el control y monitoreo de reconectadores. TELARM® Dispatcher ofrece varias funciones que no están disponibles con la mayoría de los sistemas SCADA convencionales, tales como acceso remoto a registros del sistema, perfiles de falla y carga y control remoto de los ajustes de protección. - Óptima relación calidad/precio
Con un diseño que no necesita mantenimiento y que permite realizar 30.000 operaciones de O-C, los costos generados por los reconectadores de Tavrida Electric son siempre bajos durante toda la vida útil de los equipos. Se instalan sobre alimentadores aéreos comunes, lo que mejora significativamente los indicadores clave de rendimiento de una red y sus resultados de uso en un rápido retorno de la inversión.
-

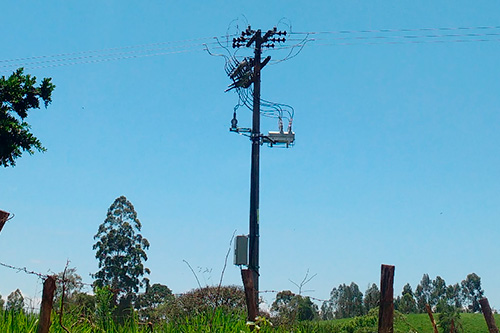

Automatización de alimentadores
-
Reconectador de líneas radiales
Cuando se instala un reconectador en un alimentador radial, automáticamente elimina los fallos transitorios y aisla los fallos permanentes. En un alimentador radial se puede instalar más de un reconectador para aislar fallos de manera selectiva y garantizar que menos clientes se vean afectados.
-
Reconectador en anillo
Un reconectador en anillo hace que la fuente de alimentación sea aún más confiable ya que reconfigura la red automáticamente en caso de falla.
-
-

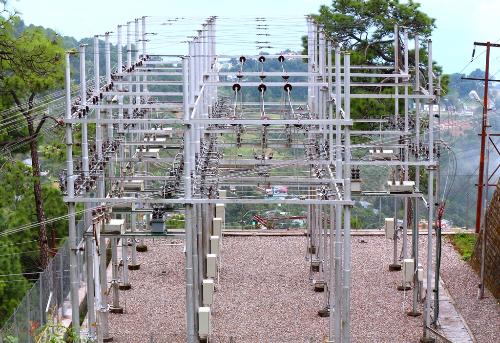

AUTOMATIZACIÓN DE SUBESTACIONES
- Interruptor de salida con función de reconexión automática;
- Interruptor de acoples de barras de subestación con capacidad de restauración automática;
- Interruptor de entrada con protección de sobrecorriente para fallos de barras, protección contra baja tensión para fines de restauración automática y capacidad de aceptar los comandos de disparo de protección interna de los transformadores.
-

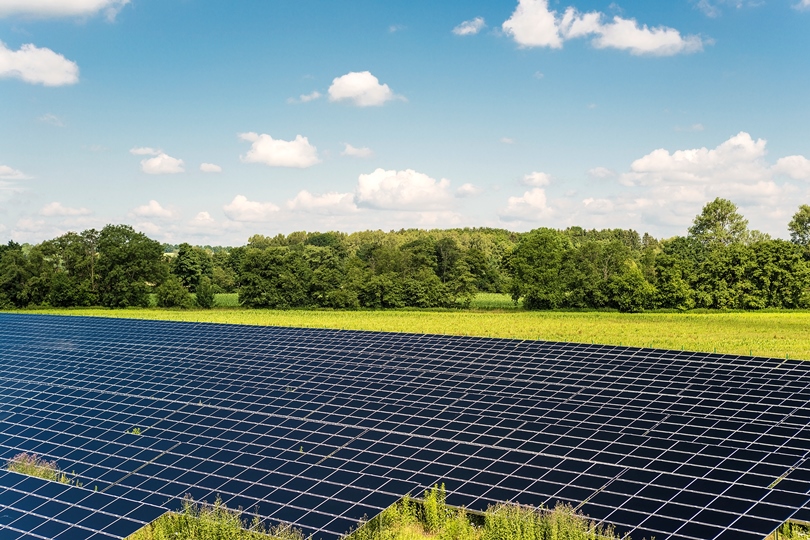

Energía renovable
El reconectador de Tavrida Electric trabaja perfectamente como conexión entre la planta de generación de energía renovable y la red de servicio público. La experiencia de Tavrida Electric en lo que respecta a aplicaciones solares le ha permitido desarrollar diversas soluciones que abordan los matices de los requerimientos de la generación de energías renovables.
Módulo de corte para uso a la intemperie
-
Módulo de corte aislado en aire incorpora un interruptor en vacío de Tavrida Electric con actuador magnético por fase alojado en un tanque fabricado en aleación de aluminio resistente a la corrosión. Seis aisladores del circuito principal fabricados de polímero estable a los rayos UV y cubiertos íntegramente con fundas de goma de silicona. Cada aislador cuenta con sensores de corriente y tensión integrados para fines de protección, medición e indicación.
-
More
Módulo de corte equipado con seis aisladores de alta tensión con sensores de corriente y tensión integrados. La detección de corriente se realiza a través de sensores de bobina Rogowski. Se utilizan sensores capacitivos para medir la tensión en los seis aisladores.
-
More
Tavrida Electric fabrica interruptores en vacío que combinan dimensiones reducidas con una prolongada vida útil en aspectos mecánicos y eléctricos. El uso de distribución de campo magnético axial específicamente diseñada ofrece densidad de corriente pareja sobre la superficie de contacto y, por lo tanto, un rendimiento de interrupción en vacío significativamente mayor. El material de contacto cuidadosamente seleccionado, diseño de contacto especializado y corte optimizado logran un cierre sin rebote.
-
More
Módulo de corte equipado con el innovador interruptor en vacío de Tavrida Electric. Tavrida Electric ha simplificado al máximo la estructura mecánica del interruptor en vacío. Utiliza tres actuadores magnéticos de una sola bobina, una por polo. Todos los elementos de corte de un polo se montan a lo largo de un solo eje. Todos los movimientos mecánicos son, por lo tanto, directos y lineales. Los tres actuadores están instalados en un marco de acero y mecánicamente unidos por una varilla de sincronización.
-
Hay un gancho de actuación mecánica ubicado en el fondo del tanque. El módulo de corte permanece bloqueado y no puede funcionar hasta que el gancho de actuación se empuje hacia atrás a la posición de funcionamiento.
Gabinete de control del reconectador RC_05
- Protección
El reconectador brinda protección contra sobrecorriente, fugas a tierra, sobre y baja tensión, sobre y baja frecuencia, desbalances de corriente y tensión y muchos otros problemas.
- Mediciones
El reconectador puede medir corrientes de fase, neutras y de secuencia, tensiones de fase a fase y de secuencia y alimentación y energía trifásica activa y reactiva. Se pueden registrar datos de mediciones clave.
- Comunicaciones
El gabinete de control cuenta con varias interfaces de comunicación y se puede conectar con cualquier módem de otro fabricante a través de RS-232/RS-485 o Ethernet utilizando diversos protocolos de comunicación, incluyendo Modbus, DNP3 y IEC-104.
- Batería de gran capacidad
Batería con autonomía de 48 hs recargable con cargador de batería inteligente y libre de mantenimiento durante hasta 10 años.
- Monitoreo
Archivos de registro independientes sumamente completos y accesibles de forma remota que incluyen perfiles de carga y falla, eventos, fallos, vida útil y mensajes de recambio.
- CGabinete de control
- el gabinete de control del reconectador es de aluminio anodizado con recubrimiento de polvo,- el panel de control cuenta con una pantalla LCD gráfica de 6 líneas de 40 caracteres que indica claramente los eventos,
- Software de usuario
El software Tavrida Electric Automated Relay Manager (TELARM) está diseñado para satisfacer las necesidades específicas de las redes de distribución eléctrica. Permite:- descargar registros, perfiles, oscilogramas, ajustes, etc.,- subir ajustes de protección, comunicación y sistemas,- grabar registros (de eventos, fallas, comunicaciones, etc.) y perfiles de falla detallados,,
- personalizar un mapa de señales de control para las aplicaciones SCADA de un cliente..
Accessories
- Complete the recloser installation with customer defined accessories, mounting kits, auxiliary transformers, primary wiring, ground bus assemblies, etc. Additional equipment can be supplied with the recloser in a same box to reduce installation time and cost.
