Interruptores en vacío de 12 - 24 kV
Interruptores de Tavrida Electric:
- Ecológicos
El interruptor ISM no utiliza aislación en gas SF-6. Los módulos CM e ISM se fabrican a partir de materiales ecológicos. - Livianos y de dimensiones compactas
El peso total de los ISM y CM no supera los 65 kg, lo que los convierte en los interruptores para uso en interiores más livianos del mercado. Las dimensiones generales del interruptor de 17,5 kV no superan los 579 x 695 x 300 mm (Al. x An. x Prof.), mientras que las del interruptor de 24 kV no superan los 549 x 690 x 300 mm. - Máxima confiabilidad
Las 50.000 operaciones a corriente nominal y 100 operaciones en cortocircuito a plena carga (CO) sin mantenimiento alguno lo convierten en el interruptor más confiable del mercado.
-

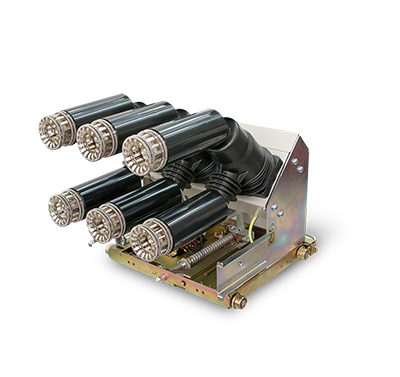

Interruptores automáticos de vacío de extracción Tavrida
Tavrida Electric desarrolla y fabrica interruptores de vacío con el peso más ligero (solo 72 kg) y de tiempo de apertura más rápido (solo 12 ms*) en el mercado. El interruptor no requiere mantenimiento y garantiza una larga vida útil mecánica y eléctrica. Las unidades extraíbles se ensamblan para integrarse fácilmente en los diseños de equipos de distribución existentes. Los equipos se entregan completo con carro extraíble, brazos guía, contactos tipo tulipa y sus enclavamientos de seguridad. Los interruptores extraíbles Tavrida Electric son perfectamente adaptables para la fabricación de paneles y celdas tipo extraíbles.
* Configuración especial disponible con tiempos de apertura de 12 ms y tiempos de cierre de 24 ms.
-

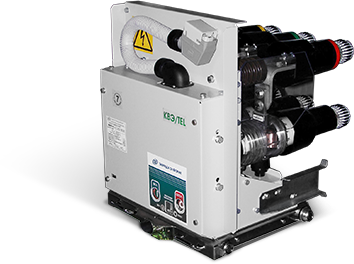

Interruptores automáticos de vacío fijos
Tavrida electric utiliza su propias tecnologías innovadoras y la experiencia acumulada durante los años de investigaciones fundamentales e investigación aplicada para fabricar una amplia gama de interruptores de vacío de media tensión. Tavrida Electric coopera con más de 300 fabricantes de equipos eléctricos y proveedores de soluciones Retrofit en todo el mundo. En cooperación, los VCB de Tavrida Electric han demostrado ser versátiles y fáciles de usar en diseños de paneles de distribución primarios y secundarios nuevos y existentes. Estas ventajas también se extienden a soluciones tipo retrofit. Son la solución más pequeña y liviana del mercado. Funcionan independientemente de la orientación espacial. Fácil de instalar incluso en los diseños más complicados.
-

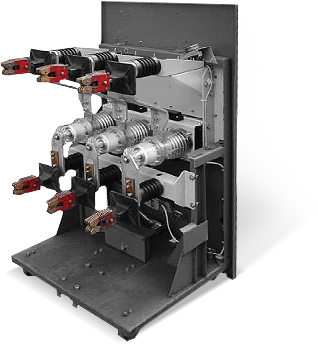

Interruptores para aplicaciones especiales
Tavrida Electric ha revolucionado el diseño de los interruptores mediante el desarrollo de una nueva generación de interruptores y controles con tiempos de apertura, cierre y respuesta excepcionalmente rápidos. Los tiempos de apertura y cierre son sumamente bajos, de 12 y 24 ms, respectivamente. Esto permite:
- Interruptores de transferencia rápidos con tiempos de transferencia sumamente veloces de 2 ciclos.
- elimina las pérdidas por inactividad,
- reduce el esfuerzo de los equipos de producción,
- garantiza el rápido retorno de la inversión.
- Mitigación del arco eléctrico con interrupción en un período
- aumenta la seguridad operativa,
- reduce el tiempo de restauración del tablero de distribución y la pérdida de productividad,
- limita los daños causados al tablero de distribución y los costos de reparación.
- Soluciones de limitación de la corriente de falla sin pérdidas operativas con capacidad de reconexión automática de las fuentes de alimentación
- garantizan el aprovechamiento máximo de la generación distribuida,
- protegen los equipos ubicados aguas abajo contra corrientes altas por falla por cortocircuito,
- mejoran la seguridad operativa.
- Interruptores de transferencia rápidos con tiempos de transferencia sumamente veloces de 2 ciclos.
-

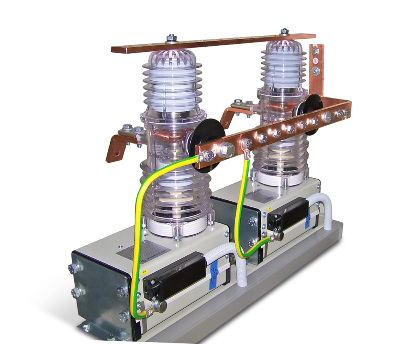

Interruptores monofásicos
Los interruptores de Tavrida Electric son la combinación perfecta para aplicaciones como transformadores o generadores con neutro puesto a tierra, salas de servidores y corte en punto de onda (point-on-wave). Los interruptores pesan menos de 14 kg, lo que permite instalarlos de forma rápida y rentable, incluso en los espacios más reducidos.
DISEÑO Y FUNCIONAMIENTO
Interruptores en vacío
-
Tavrida Electric fabrica interruptores en vacío que combinan dimensiones reducidas con una extraordinariamente prolongada vida útil en aspectos mecánicos y eléctricos. El uso de distribución de campo magnético axial específicamente diseñada ofrece una distribución de densidad de corriente pareja sobre la superficie de contacto y, por lo tanto, un rendimiento de interrupción en vacío significativamente mayor.
More -
Los contactos de los interruptores en vacío tienen un diseño exclusivo, gracias a la mezcla de metales de cobre y cromo y diversos aditivos. La corriente de corte de este interruptor en vacío es de solo 2.2 A, que es dos veces menor que la corriente de corte de los interruptores en gas.
More -
El diseño patentado de los actuadores permite instalarlos en la base del módulo de corte, debajo de los respectivos contactos móviles. Este diseño es óptimo en lo que respecta a dimensiones, peso, confiabilidad y trabajos de instalación del interruptor.
More -
La presión de los contactos principales se garantiza mediante un resorte precargado. El resorte precargado está integrado al actuador y no requiere engrase, ajuste ni ningún otro mantenimiento durante toda la vida útil del interruptor.
More -
Los terminales del interruptor están diseñados para reducir la resistencia del contacto y mitigar el riesgo de sobrecalentamiento.
More -
El uso de discos de acero soldados con robot en lugar de resortes doblados elimina el principal punto de falla de los diseños de interruptores convencionales y permite que el interruptor realice más de 150.000 ciclos de CO y contenga el vacío (10-6 Pa) durante toda su vida útil.
More -
Tavrida pronto se dió cuenta de que la complejidad y el volumen de sus mecanismos operativos convencionales los hacía poco confiables. Todos los interruptores de Tavrida utilizan actuadores magnéticos patentados diseñados y fabricados dentro de nuestras propias instalaciones para impulsar los contactos de los interruptores.
Más
Módulo de control СМ_16
- Bajo consumo de energía. Interruptores en vacío equipados con módulo de control CM16 que no necesita más de 7 W en modo de espera ni más de 42 W en modo de carga. Esto permite utilizar fuentes de alimentación auxiliares y UPS menos potentes en la subestación.
- Autosupervisión continua. Interruptores en vacío equipados con módulo de control CM16 que monitorea de manera continua los módulos de control y de cierre, el cableado funcional y la calidad de la fuente de alimentación auxiliar. En caso de funcionamiento defectuoso, este se indicará a través de los LED integrados del CM, y se puede enviar la notificación correspondiente al operador utilizando uno de los relés de salida integrados.
- Dimensiones compactas y bajo peso del CM. El tamaño compacto y el peso del CM (190 x 165 x 45 mm, 1,5 kg) simplifican la instalación. La carcasa de aluminio del CM ofrece un alto nivel de compatibilidad electromagnética (EMC).
