Religadores de circuito automático 15-27 kV

Religadores de circuito automático 15-27 kV
Download de Documentos
  • Controle e proteção sofisticados
    Os religadores da Tavrida Electric oferecem proteção contra diversas faltas, incluindo: curtos-circuitos, faltas à terra, faltas à terra de alta impedância, cabos rompidos, ilhamento em geração distribuída, operações incorretas de chaveamento, sobrecarga na rede e sobre ou sub tensão. Tanto a RTU, quanto as medições incorporadas garantem que os religadores sejam integrados ao SCADA, sem nenhuma despesa adicional.
  • Dispatcher TELARM® e Dual-SCADA
    O TELARM® Dispatcher é um sistema proprietário de controle remoto e monitoramento que funciona como um SCADA independente e/ou em paralelo com um sistema SCADA existente, atuando como um método de back-up para controlar e monitorar os religadores. O Dispatcher TELARM® oferece vários recursos não disponíveis na maioria dos sistemas SCADA convencionais, como o acesso remoto a logs do sistema, perfis de falta e carga e o controle remoto de configurações de proteção.
  • Valorização do seu dinheiro
    Com design livre de manutenção, classificado para executar 30.000 operações de abertura e fechamento, os religadores da Tavrida Electric mantêm os custos em um mínimo durante toda a sua vida útil. Eles são instalados em típicos alimentadores, melhorando significativamente os principais indicadores de desempenho de uma rede e seu uso resulta em um rápido retorno do investimento.

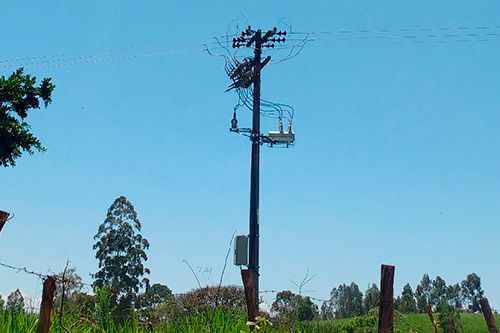

  • Automação do Alimentador

    • Religador de linha radial
      Quando um religador é instalado em um alimentador radial, ele automaticamente elimina as faltas transientes e isola as faltas permanentes. Mais de um religador pode ser instalado em um alimentador para isolar as faltas seletivamente e garantir que menos clientes sejam afetados.

    • Religador em anel
      Um religador em anel melhora ainda mais a confiabilidade de uma fonte de alimentação, reconfigurando automaticamente uma rede em caso de faltas.

    Automação do Alimentador

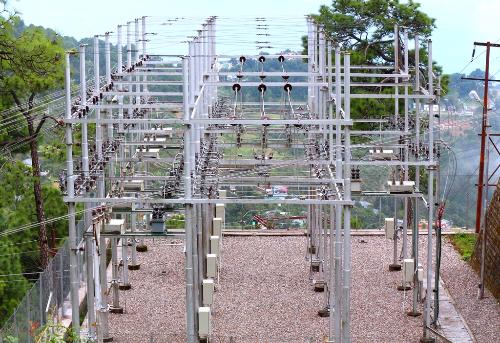

  • Automação de Subestação

    O religador da Tavrida Electric pode ser usado para construir rapidamente uma subestação externa montada em uma estrutura econômica. Fornece proteção total e funcionalidade de automação necessárias à subestação.

    Automação de Subestação

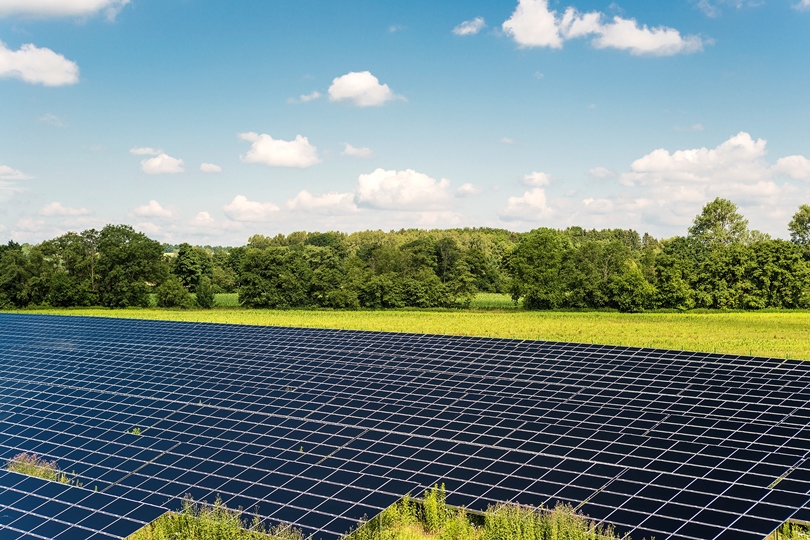

  • Energia renovável

    O religador da Tavrida Electric é perfeitamente adequado como interligação entre o local de geração de energia renovável e a rede de distribuição. A experiência da Tavrida Electric com aplicações com energia solar levou a uma variedade de soluções que abordam as particularidades dos requisitos de geração renovável.

    Energia renovável

Módulo de Chaveamento para uso Externo

1
2
3
4
5

  1. O módulo de chaveamento incorpora o disjuntor a vácuo da Tavrida Electric com um atuador por fase, abrigado em um tanque resistente à corrosão. Seis buchas do circuito principal, feitas de polímero estável a raios UV, são cobertas com buchas de silicone. Cada bucha possui sensores de corrente e tensão integrados, para fins de proteção, medição e indicação

  2. O módulo de chaveamento é equipado com seis buchas para alta tensão com sensores incorporados de corrente e tensão. A detecção de corrente é realizada por sensores de bobina de Rogowski. Sensores capacitivos são usados para medição de tensão em todas as seis buchas.

    More

  3. A Tavrida Electric fabrica pequenos interruptores a vácuo com vida útil mecânica e elétrica extremamente longa. Uma distribuição de campo magnético axial especialmente projetada fornece densidade de corrente uniforme sobre a superfície de contato e melhora significativamente o desempenho da interrupção no vácuo. Material de contato cuidadosamente selecionado, design de contato de especialistas e chaveamento otimizado resultam em fechamento livre de bouncing.

    More

  4. O módulo de chaveamento é equipado com o inovador e muito simplificado disjuntor a vácuo da Tavrida Electric. Ele utiliza três atuadores de bobina única; um por polo. Todos os elementos de comutação de um polo são montados ao longo de um único eixo, o que significa que todos os movimentos mecânicos são diretos e lineares. Três atuadores são instalados em uma estrutura de aço e ligados por um eixo de sincronização.

    More

  5. Uma alavanca de trip mecânico está localizado na parte inferior do tanque. O módulo de chaveamento permanece bloqueado e não pode ser fechado até que o gancho de disparo seja empurrado de volta para a posição de operação.

Cubículo de Controle de Religador

  • Proteção
    O religador protege contra sobrecorrente, faltas à terra, sobre e subtensão, sobre e subfrequencia, desequilíbrios de corrente e tensão e muitos outros defeitos.

    • Medições
      O religador pode medir correntes de fase, neutro e de sequências, tensões fase-fase, fase-terra e de sequências, potência e energia ativa e reativa. Dados importantes de medição são registrados.
    • Comunicação
      O cubículo de controle tem diversas interfaces de comunicação e pode ser conectado a qualquer modem via RS-232 / RS-485 ou Ethernet, usando vários protocolos de comunicação, incluindo Modbus, DNP3 e IEC-104.
    • Bateria durável
      Bateria permite operação após 48 h, carregada com carregador de bateria inteligente e livre de manutenção por até 10 anos.
    • Monitoramento
      Arquivos de log separados altamente compreensíveis e remotamente acessíveis, para informações de cargas e faltas, eventos, maus funcionamentos, tempo de vida e mensagens de alteração.

    • Cubículo de controle
      - o cubículo de controle do religador é feito de alumínio anodizado.
      - o painel de controle tem um LCD gráfico para indicação clara de evento, compreendendo seis linhas de 40 caracteres,

      • Software do usuário
        O Gerenciador de Relés Automatizados da Tavrida da Electric (TELARM) foi projetado para as necessidades específicas das redes de distribuição elétrica. Permite:
        - download de logs, perfis, oscilografias, configurações, etc,
        - enviar configurações de proteção, comunicação e sistema,
        - gravação de logs (evento, mau funcionamento, comunicação, etc.) e perfil detalhado de faltas,

        - a customização de um mapa de sinais de controle para as aplicações SCADA do cliente.

Acessórios

  • Completa instalação do religador com acessórios definidos pelo cliente, kits de montagem, transformadores auxiliares, fiação primária, conjuntos de barramento de terra, etc. Equipamentos adicionais podem ser fornecidos com o religador em uma mesma caixa para reduzir o tempo e custo de instalação.
