Rozdzielnica w izolacji powietrznej 12 – 24 kV

Air-insulated switchgear

Po opracowaniu przez Tavrida Electric rewolucyjnej konstrukcji wyłącznika z napędem elektromagnesowym, następnym etapem było wprowadzenie na rynek kolejnego innowacyjnego produktu, wyjątkowego pod względem niezawodności, wydajności oraz bezpieczeństwa dla osoby obsługującej. Rozdzielnice oparte są na technologii wyłącznika próżniowego z napędem elektromagnesowym, które z założenia są przyjazne dla środowiska ponieważ są wolne od gazu SF6.

Typowy szereg napięcia znamionowego 12kV, 17.5kV oraz 24kV umożliwia stosowanie rozdzielnicy MILE w wielu obszarach przemysłu, energetyki i budownictwa.

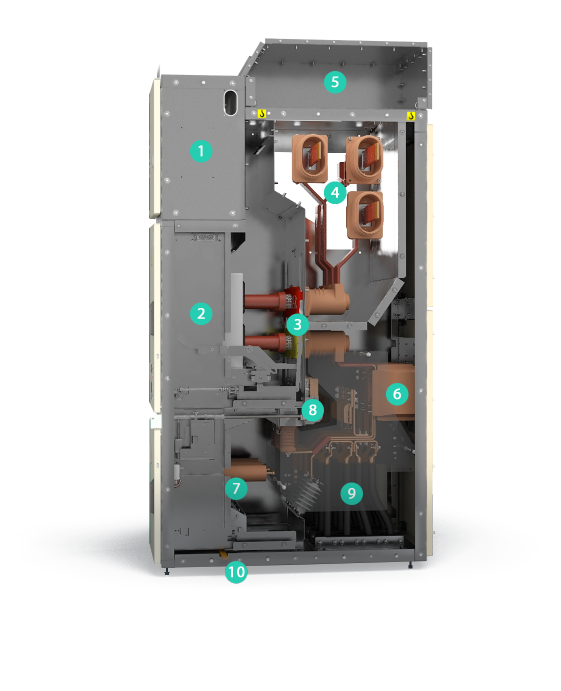

MILE - Rozdzielnica średniego napięcia

Zgodność z normą IEC 62271-200

Rozdzielnica MILE jest zgodna z klasyfikacją LSC2B-PM AFLR 31,5kA 1s według normy IEC 62271-200. Przeszła ona pełne badania typu według wymagań normy IEC 62271-200, przeprowadzono pozytywnie następujące testy:

• Próby zwarciowe – badanie prądem znamionowym krótkotrwałym oraz szczytowym
• Pomiar przyrostu temperatury i impedancja obwodów głównych
• Próby wytrzymałości dielektrycznej obwodów głównych i wtórnych
• Próby łączeniowe
• Próby napięciowe
• Próby mechaniczne
• Badanie stopnia ochrony IP
• Badanie odporności na działanie skutków wewnętrznego łuku elektrycznego (klasyfikacja IAC: AFLR, 31.5kA / 1s)

Wyjątkowe bezpieczeństwo

Oprócz wymagań normy IEC 62271-200 rozdzielnica MILE ma jeszcze inne wyjątkowe cechy – dzięki zastosowaniu wyłącznika Tavrida Electric z napędem elektromagnesowym zapewnione jest zdalne i bezpieczne zamykanie wyłącznika VCB przy użyciu generatora ręcznego oraz bardzo szybkie wyłączanie.

Wysoka niezawodność działania

• Mocna obudowa, wykonana z blachy stalowej ocynkowanej ogniowo o grubości 2mm z wzmocnionymi drzwiami umożliwia szybki i prosty montaż nawet na nierównym podłożu.
• Nakrętki nitowane zapewniają nie tylko sztywność konstrukcji, ale także możliwość wymiany części metalowych na miejscu bez użycia specjalnych narzędzi..
• Przycisk wyłączenia awaryjnego znajduje się na panelu głównym. Ma wyjątkową konstrukcję, która chroni go przed przypadkowym użyciem a zarazem umożliwia szybki dostęp w sytuacji awaryjnej.
• Duże i dobrze widoczne wskaźniki położenia mechanicznego znajdują się w polu widzenia operatora, co pozwala na zidentyfikowanie stanu pracy członu wysuwnego, wyłącznika oraz uziemnika. Każdy wskaźnik mechaniczny natychmiast zmienia swój stan położenia tak, aby dokładnie odzwierciedlać stan położenia wyłącznika. Mechaniczne wskaźniki położenia są powielane przez elektryczne styki pomocnicze w celu dostarczenia sygnałów elektrycznych do obwodów wtórnych.
• Metalowe przegrody zamykające dostęp do mechanizmu wsuwania i wysuwania wyłącznika zapobiegają przypadkowym operacjom i blokują wyłącznik w pozycji wyłączonej przed wysunięciem członu wysuwnego.
• Blokada zmusza operatora do podłączenia urządzenia do obwodów wtórnych zanim drzwi zespołu przedziału zostaną zamknięte.
• Wysokiej jakości akcesoria, takie jak: zawiasy drzwiowe, zamki, wskaźniki i przyciski elektryczne wytrzymują tysiące operacji i gwarantują ładny wygląd produktu przez dług okres użytkowania.
• Minimalne kontrole na miejscu montażu. Rozdzielnica MILE została zaprojektowana do eksploatacji przez co najmniej 30 lat. Wyłącznik VCB, uziemnik oraz izolatory żywiczne są bezobsługowe, dlatego wymagania dotyczące konserwacji związane są tylko z okresowymi kontrolami, aby upewnić się, że system działa poprawnie.

Większa wszechstronność zastosowań

• Ujednolicona konstrukcja pól na napięcia 12, 17,5 i 24kV.
• Dostępne są wersje z członami wysuwnymi, w tym wersja na wózku.
• Dostęp do wnętrza rozdzielnicy od frontu oraz od tyłu
• Dwa zestawy przekładników prądowych oraz człon wysuwny z przekładnikami napięciowymi umieszczone w przedziale członu wysuwnego lub w przedziale kablowym.
• Szerokość pola może wynosić 600, 750 lub 1000mm.
