Disjuntores a vácuo 12 - 24 kV
Disjuntores a Vácuo Tavrida Electric
- Alta confiabilidade
Os disjuntores da Tavrida Electric oferecem uma confiabilidade incomparável. Ao contrário de outros disjuntores, eles monitoram continuamente todos os circuitos secundários. No evento improvável de um mau funcionamento, os disjuntores irão indicá-lo com precisão através do LED e remotamente através dos contatos do relé. A equipe de serviço pode consertar o mau funcionamento antes de que ele se transforme em um problema.
- Operação rápida
Os disjuntores da Tavrida Electric são os mais rápidos do mercado com tempos de abertura de 12 ms ou menos e tempos de fechamento de 24 ms ou menos*. Não há maneira melhor de: minimizar os riscos à equipe ou a membros do público; minimizar danos ao aparelho de comutação e outros equipamentos de rede; limitar o nível de corrente de falha; ou reconectar cargas críticas a uma fonte de energia alternativa.
- Mais eficiência
Os disjuntores da Tavrida Electric são os mais eficientes do mercado, o que se nota pelo impressionante recorde de 50.000 operações de CO em uma corrente nominal e 100 operações de curto-circuito de corrente nominal total sem precisar de manutenção.
- Opera em qualquer orientação, a maioria em dimensões compactas
Os disjuntores da Tavrida Electric operam de maneira confiável independente de sua orientação. As dimensões gerais do disjuntor de 17,5 kV não excedem a 579 x 695 x 300mm (H x W x D). O disjuntor de 24 kV não excede a 549 x 690 x 300mm. Essas dimensões o tornam a escolha perfeita para aparelhos de comutação recém desenvolvidos ou soluções de remodelagem.
-

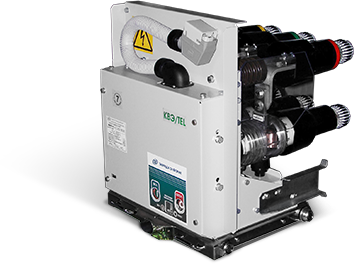

Tavrida Electric disjuntor de vácuo

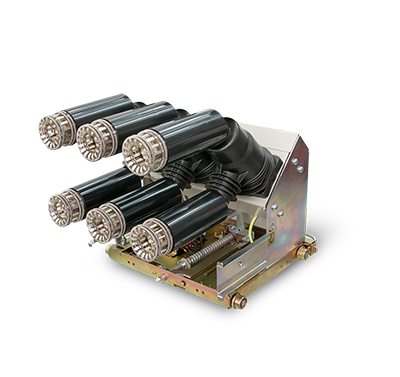

A Tavrida Electric desenvolve e fabrica disjuntores extraíveis a vácuo com peso reduzido (a partir de 72 kg) e com de tempo de abertura mais rápido (apenas 12 ms*) do Mercado de disjuntores a vacuo. O disjuntor é livre de manutenção e garante longa vida mecânica e elétrica.
As unidades de extração são montadas para serem facilmente integradas em projetos de painéis existentes.
Completo com o sub cubiculo, braços de guia, contatos de tulipa e intertravamentos de segurança os disjuntores extraíveis a vácuo da Tavrida Electric são perfeitamente adequados para fabricação de paineis.
*Configuração especial disponível com o tempo de abertura de 12 ms, o tempo de fechamento de 24 ms
-

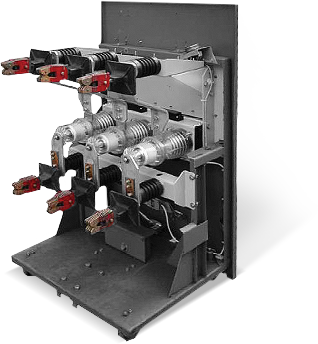

Disjuntores a vácuo fixos
A Tavrida Electric usa suas próprias tecnologias inovadoras e experiência acumulada durante anos de processo de desenvolvimento e pesquisa aplicada para fabricar uma ampla gama de disjuntores a vácuo de MT. A Tavrida Electric fornece seus produtos para mais de 300 fabricantes de disjuntores e provedores de soluções de retrofit em todo o mundo. Os disjuntores da Tavrida Electric provaram ser versáteis e fáceis de usar, tanto para projetos de novos painéis e em paineis existentes, como para soluções de retrofit. Eles são a solução mais compacta e leve do Mercado. Devido a montagem do disjuntor ser em qualquer sentido, sua facilita sua instalação , mesmo nos projetos mais complicados.
-
Disjuntores para aplicações especiais
A Tavrida Electric revolucionou o design de disjuntores ao desenvolver uma nova geração de disjuntores e controles com tempos de abertura, fechamento e resposta excepcionalmente rápidos. Os tempos de abertura e fechamentos são tão rápidos quanto 12 e 24 ms, respectivamente. Isso permite:
- Um chaveamento de transferência rápida com tempos de transferência tão rápidos quanto 2 ciclos.
- elimina tempo de parada custoso;
- reduz a tensão do equipamento de produção
- garante rápido retorno sobre investimento.- Atenuação do arco elétrico com interrupção em um período.
- aumenta a segurança operacional;
- reduz o tempo de restauração do aparelho de comutação e perda da produtividade;
- limita o dano ao aparelho de comutação e custos com reparo.- Soluções para limitação de corrente com falha sem perdas operacionais capazes de se reconectar automaticamente a fontes de energia.
- garante o uso máximo de geração distribuída;
- protege o equipamento a jusante de altas correntes com falha de curto circuito;
- melhora a segurança operacional.
- Um chaveamento de transferência rápida com tempos de transferência tão rápidos quanto 2 ciclos.
-

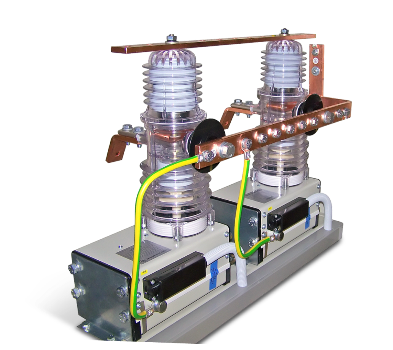

Disjuntores monofásicos
Os disjuntores da Tavrida Electric são a combinação perfeita para aplicações como transformadores ou geradores com um aterramento neutro, salas de servidor comutação de ponto na onda. Os disjuntores pesam menos de 14 kg, o que significa que eles podem ser instalados rapidamente e com um custo efetivo até mesmo no menor dos espaços.
DESIGN E OPERAÇÃO
Disjuntores a vácuo
-
A Tavrida Electric fabrica interruptores a vácuo compactos e pequenos com uma vida útil elétrica e mecânica extraordinariamente longa. Uma distribuição de campo magnético axial especialmente projetada fornece uma densidade uniforme de corrente sobre a superfície de contato, melhorando substancialmente o desempenho da interrupção a vácuo.
More -
Os contatos do interruptor a vácuo têm um design único baseado na mistura de metais de cobre e cromo, e vários dopantes para assegurar uma vida elétrica longa de contatos, resistência de baixo contato e corrente de corte.
More -
O design supercompacto e patenteado do atuador permite que o disjuntor seja instalado diretamente abaixo de cada polo. O design é ótimo em termos de confiabilidade, dimensões, peso e facilidade de instalação.
More -
Uma mola carregada pelo atuador magnético durante o fechamento do disjuntor assegura que a pressão dos contatos da rede seja mantida. A mola é integrada no atuador e não precisa de manutenção durante a vida útil do disjuntor.
More -
Os terminais do disjuntor são projetados para reduzir a resistência de contato e elimina o risco de sobreaquecimento dos contatos.
More -
O uso de discos de aço soldados por robô ao invés de foles dobrados elimina o principal ponto de falha de designs de disjuntores convencionais e permite que o interruptor faça mais de 150.000 CO ciclos e contenha um alto vácuo (10-6 Pa) por toda a vida útil.
More -
A Tavrida Electric percebeu logo no começo que a complexidade e peso dos mecanismos de operação convencionais tornava-os não confiáveis e reduzia sua vida útil. Todo disjuntor da Tavrida Electric usa atuadores patenteados projetados e fabricados dentro de nossas instalações para direcionar os contatos do interruptor. Todos os elementos de comutação de um polo são montados ao longo de um único eixo, o que significa que todos os movimentos mecânicos são diretos e lineares.
More
Módulo de controle CM_16
- Autossupervisão contínua. Os disjuntores a vácuo equipados com módulo de controle CM16 monitoram continuamente o controle, módulos de comutação, cabeamento funcional e a qualidade da fonte de energia auxiliar. O CM16 elimina a necessidade de percurso adicional e bobinas fechadas, mecanismos de carga e toda supervisão relacionada a cabeamento. Toda a supervisão de percurso e circuito fechado vem em um único pacote com a Tavrida Electric VCB. O CM16 permite que o usuário possa esquecer de inspeções agendadas de percurso e conexão fechada – já que no evento de um mau funcionamento correspondente, uma notificação será enviada ao operador usando um dos relés de saída embutidos e indicado por LEDs do CM embutidos.
- Baixo consumo de energia. Os disjuntores a vácuo equipados com o módulo de controle CM16 precisam de menos de 42 W em modo de carga - apenas 10% do que a melhor alternativa disponível no mercado com o consumo baixo de energia finalmente resolve o problema de fonte de energia auxiliar - uma fonte de energia muito menos poderosa e a UPS pode agora fornecer um equipamento auxiliar de subestação com a energia necessária.
- Facilidade de uso e robustez. Os módulos de controle tipo CM16 estão conectados com o disjuntor que controlam e supervisionam por meios de cabos simples. Isso permite que a instalação do CM seja localizada em qualquer posição conveniente para o OEM, integrador do sistema ou localização do usuário final. Dimensões muito compactas e peso baixo simplificam ainda mais o processo. O CM16 tem um design robusto, encerrado em uma carcaça de alumínio, o que fornece um alto nível de EMC confirmado pelos laboratórios de teste KEMA.
